客户要求：热交换器通冷却液测试，现需要采购8个快速接头用于一进一出通冷却液，测试压力为5Bar，流量为500L/min。要求尽量对测试管件不要造成刮伤，接头尾部流体孔需要是凸缘管，方便后面接软管。

格雷希尔工程师内部从以下几点讨论方案：

1、测试管口尺寸比较大，客户想用无损连接方案，虽然常规款的G70P-D系列无损大口径凸缘管快速接头可以满足尺寸问题，但测试压力只能达到2Bar，因此不适用；

2、两个管口的距离相距比较近，从客户那里了解到的尺寸，且尾部流体口还需用凸缘管口，整个接头的长度很显然用常规标准品存在一定的位置干涉（如图所示）。

定制化方案的核心方向探讨：

基于以上两点关键挑战（高压 & 空间限制），G70P-D 系列的设计初衷是无损连接大口径管件，其密封结构和锁紧机构主要针对低压应用，我们一致认为标准品无法满足此项目需求，我们可以在G70P-D的基础上进行进行一下几点小幅度定制：

使其能够满足≥5Bar 的压力要求，

1、 爪牙部分使用不锈钢嵌套爪牙，内嵌PEEK高分子工程塑料爪牙，使其能够满足≥5Bar 的压力要求，还可以避免管口出现刮伤问题。

2、采用更耐压的密封圈，密封圈的截面形状和压缩量也需要优化计算，确保在5Bar下无泄漏且不会因压力导致挤出失效。

3、增加关键受力部件的壁厚，优化锁紧角度和接触面积，确保在5Bar下锁紧牢固，无滑脱风险。

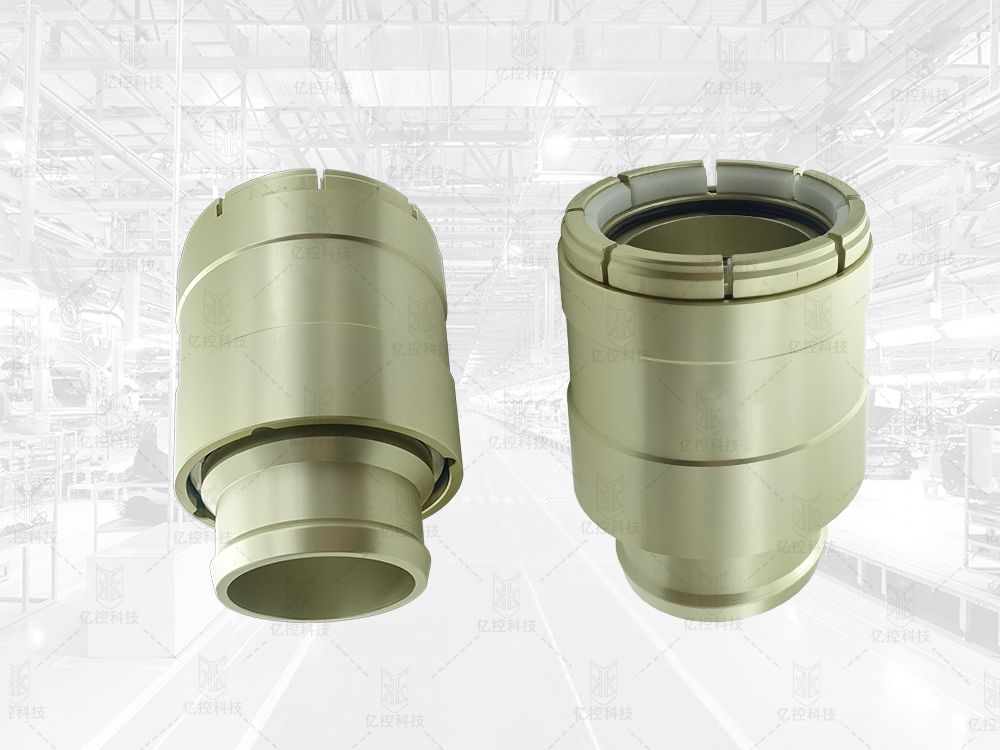

 4、客户要求尾部凸缘管连接，我们在G70P-D系列不受空间限制的基础上将其尾部的内螺纹流体孔改成凸缘管流体孔。
